SOLAREDGE 3f inv.Manager,SE100K,DCswitch,SPD,Fuse

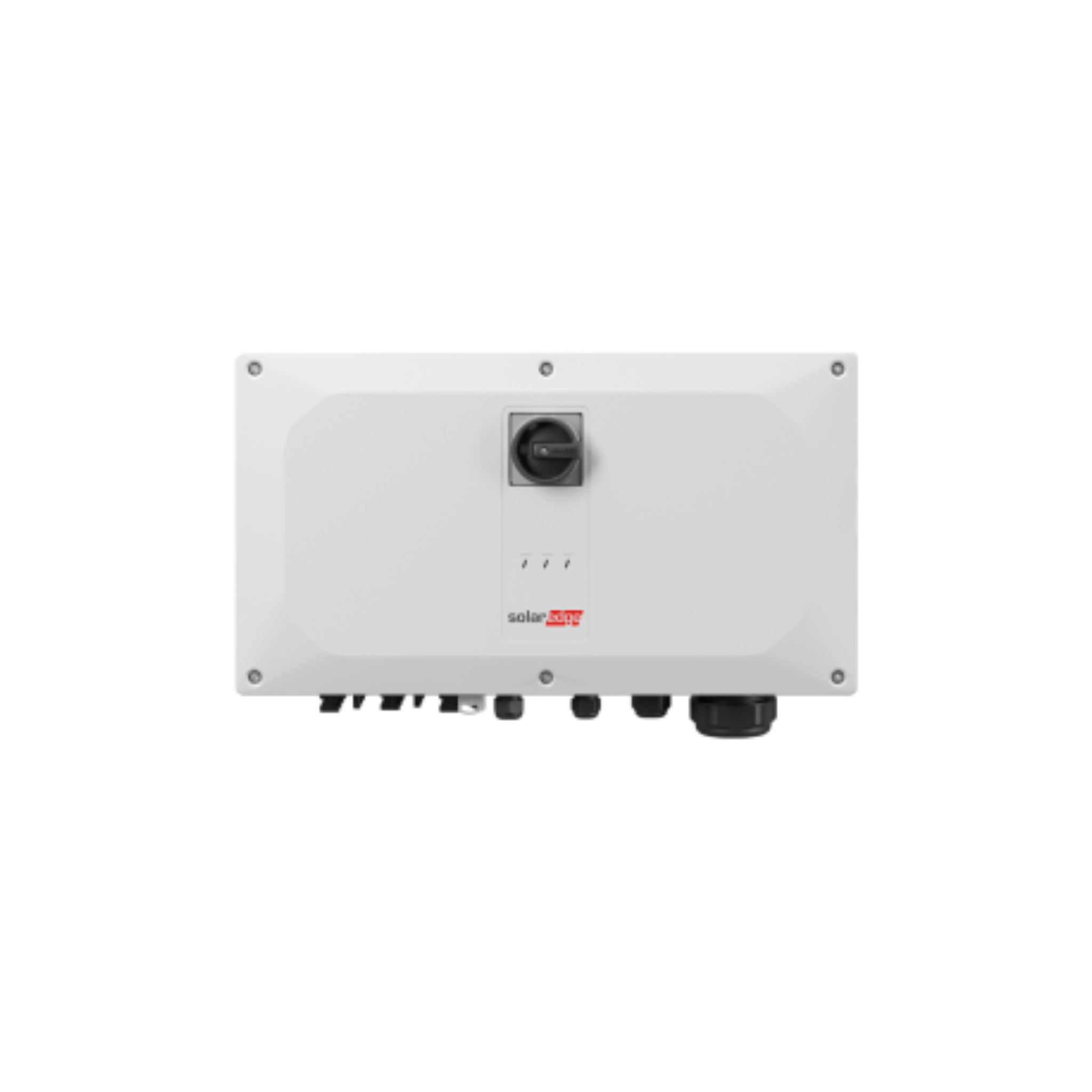

Model: SolarEdge 3PH Inverter SE100K-RW00IBNC4
Ulaz ( istosmjerno):
Maksimalna istosmjerna snaga (Modul STC) Inverter / Synergy Jedinica: 150000 / 50000 W
Bez transformatora, neuzemljeno: Da
Maksimalni ulazni napon DC+ do DC- 1000 Vdc
Raspon radnog napona 680 - 1000 Vdc
Maksimalna ulazna struja: 3 x 48.25 ADC
Detekcija izolacije zemljospoja 167k? osjetljivost po jedinici Synergy Maksimalna učinkovitost pretvarača: 98,3 %
Europska ponderirana učinkovitost: 98 %
Noćna potrošnja energije: 12 W

Izlaz (izmjenično):
Nazivna AC aktivna izlazna snaga: 100000 W
Maksimalna AC prividna izlazna snaga: 100000VA
Izlazni napon izmjenične struje— Linija do Linije / Linija do neutralnog (nominalno): 380 /220 ; 400 / 230 Vac
Izlazni napon izmjenične struje — raspon od linije do linije / raspon od linije do neutralne: 304 - 437 / 176 - 253; 320 - 460 / 184 - 264,5 Vac
AC frekvencija 50/60± 5% Hz
Maksimalna trajna izlazna struja (po fazi): 145 Aac
Priključci AC izlazne linije 3W + PE, 4W + PE
Podržane mreže WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT
Maksimalna rezidualna struja ubrizgavanja: 300 mA
Nadzor komunalnih usluga, konfigurabilni faktor snage: Da
Ukupno harmonično izobličenje: 3 %
Raspon faktora snage: +/-0,2 do 1

Zaštite:
Zaštita od kvara luka Ugrađena, konfigurabilna od strane korisnika (prema UL1699B)
Opcijsko brzo isključivanje (automatsko nakon isključivanja AC mreže)
PIDRectifier Nighttime, ugrađen
RS485 zaštita od prenapona (priključci 1 + 2) Tip II, zamjenjiva na terenu, integrirana
DC zaštita od prenapona tipa II, zamjenjiva na terenu, integrirana
AC zaštita od prenapona tipa II, zamjenjiva na terenu, opcija
DC osigurači (jednopolni) 25A, opcijski
Opcija DC prekidača za isključivanje
Zaštita od obrnutog istosmjernog polariteta: Da
Otkrivanje otočnog rada: Da

Dimenzije (Š x V x D):
Synergy jedinica: 558 x 328 x 273 mm
Synergy Manager: 360 x 560 x 295 mm

Masa: Jedinica sinergije težine: 32 kgbr/> Synergy Manager: 18 kgbr/>
Raspon radne temperature: -40 do +60(9) °C
Vrsta hlađenja: Ventilator za hlađenje (korisnički zamjenjiv)
Klasa zaštite IP: IP65 — vanjski i unutarnji

Komunikacija:
2xRS485, Ethernet, Wi-Fi (opcionalno), mobilna mreža (opcionalno)
Pametno upravljanje energijom Ograničenje izvoza
Puštanje pretvarača u pogon S mobilnom aplikacijom SetApp koja koristi ugrađenu Wi-Fi pristupnu točku za lokalnu vezu

Ostalo:
SPECIFIKACIJE INSTALACIJE
Broj sinergijskih jedinica po pretvaraču: 3
Presjek AC žice i vanjski promjer: linija/PE (aluminij ili Bakar): Presjek do 120 / 70 mm2
vanjski promjer 30-50 / 12-20 mm
DC ulaz: Inverter / Sinergijska jedinica: Žlijezda, 3 para / 1 par, presjeka do 50 mm2, aluminij ili bakar kabel , vanjski promjer 12-20 mm
